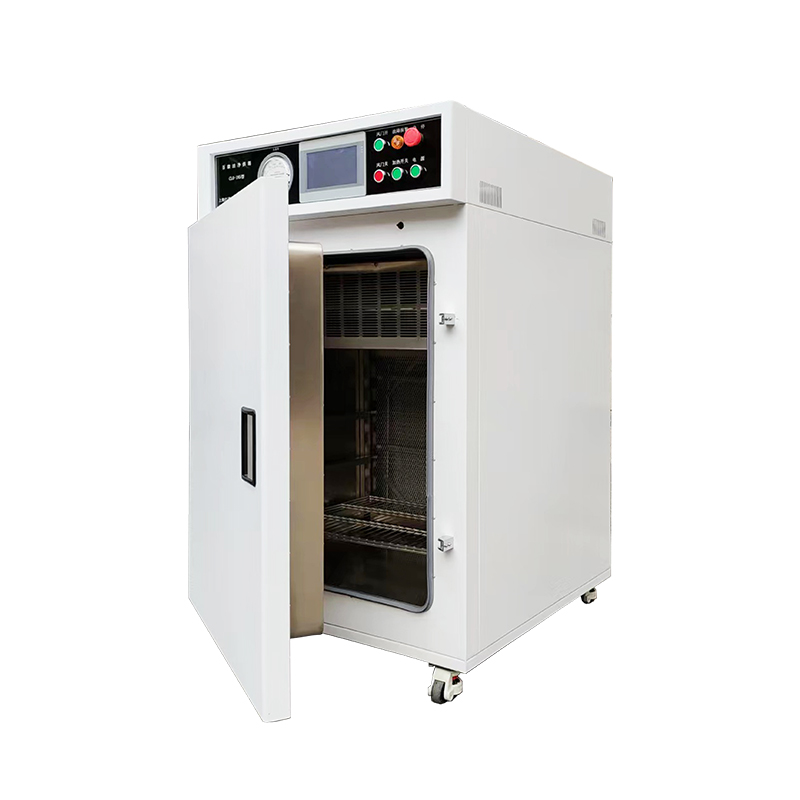

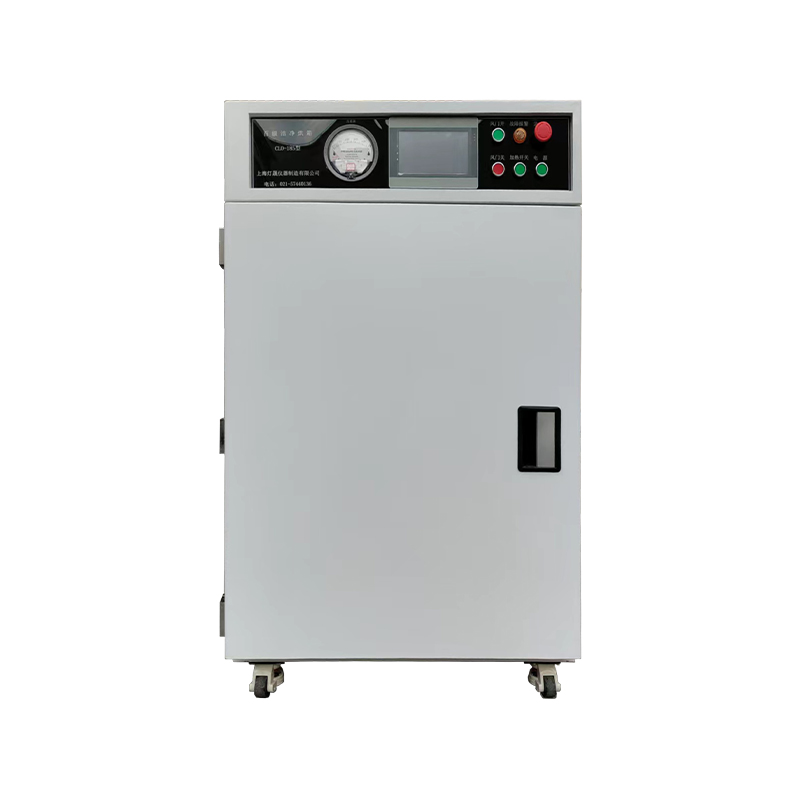

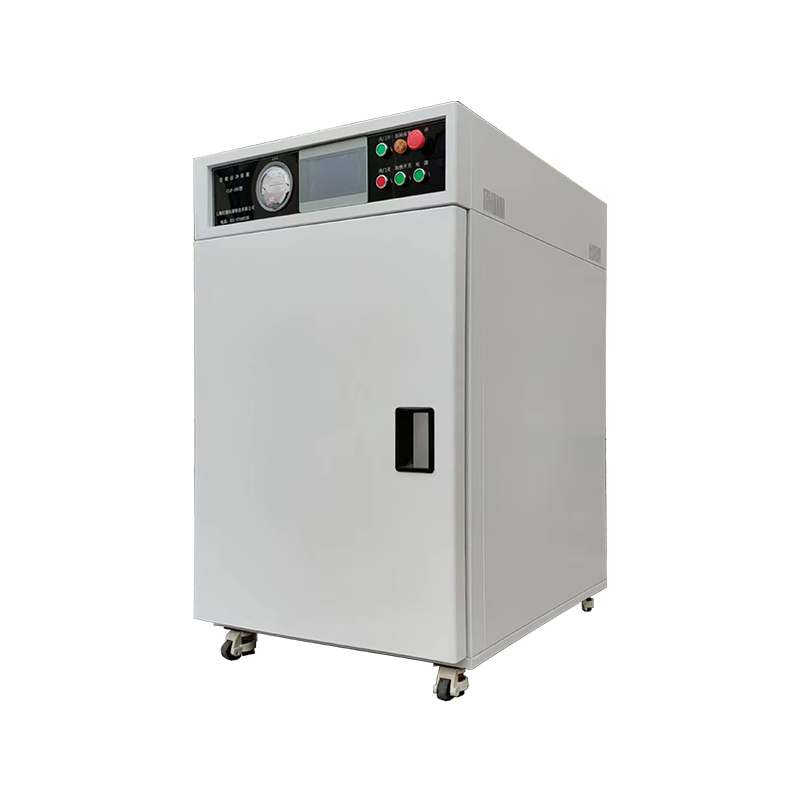

O Forno de Secagem para Sala Limpa Classe 100, também conhecido como Forno para Sala Limpa Classe 100 ou Gabinete de Secagem para Sala Limpa Classe 100, é um equipamento especial que integra secagem em alta temperatura com controle de ambiente de sala limpa. Através de um sistema de filtragem HEPA de alta eficiência e organização direcional do fluxo de ar, a câmara de trabalho atinge os padrões de limpeza ISO 6 (anteriormente Classe 100). O equipamento adota um modo de fluxo de ar laminar vertical ou horizontal, onde o ar quente limpo é filtrado por uma unidade FFU montada na parte superior (eficiência de filtragem ≥99,99% para partículas de 0,3 μm) e distribuído uniformemente pela superfície de trabalho. Também é equipado com um módulo automático de purificação de chuveiro de ar para garantir uma rápida recuperação da limpeza durante as operações de abertura de portas. A faixa de controle de temperatura cobre 50-300°C, com uma flutuação de ≤±1°C. É adequado para processos de secagem sensíveis à contaminação por partículas em campos de fabricação de precisão. É usado principalmente em eletrônica, circuitos integrados, secagem e cura de cola preta COB, displays, chips, LCDs, CMOS, IS e indústrias farmacêuticas. Também pode ser usado para testes de alta temperatura que exigem alta limpeza ambiental. É um equipamento essencial para secagem, tratamento térmico, envelhecimento térmico, testes de alta temperatura e cura de itens nas indústrias acima.
① Filtros HEPA/ULPA integrados de alta eficiência fornecem uma eficiência de filtração de até 99,99% para partículas de 1 µm, garantindo limpeza contínua ISO Classe 5 (Classe 100) dentro da câmara, atendendo aos rigorosos requisitos de processos de precisão.
② Utilizando design avançado de dinâmica de fluidos e ventiladores de alto desempenho, ele consegue circulação de fluxo laminar vertical de ar quente dentro da câmara, garantindo uniformidade de temperatura de ≤±1,5°C na área de trabalho.
③ Todas as paredes internas possuem cantos arredondados, soldagem contínua e tratamento de eletropolimento, eliminando fundamentalmente a limpeza de zonas mortas e o risco de acúmulo de partículas, garantindo a pureza do processo.
④ Equipado com uma tela colorida sensível ao toque e um controlador PLC programável multissegmento, permite o ajuste preciso das curvas de aquecimento, temperatura constante e resfriamento, permitindo automação total e rastreabilidade de dados para processos complexos.
⑤ A câmara central é normalmente feita de aço inoxidável escovado SUS304, possuindo excelente resistência a altas temperaturas e corrosão, especialmente adequada para processos sensíveis, como semicondutores e fotorresistentes.
⑥ Composto por um ventilador centrífugo resistente a altas temperaturas e um sistema de orientação de ar de precisão, garante uma transferência de calor rápida e uniforme para todas as superfícies do material, melhorando significativamente a eficiência e a consistência da secagem.
⑦ Utilizando tiras de vedação duplas feitas de borracha de silicone ou borracha fluorada e complementadas por um dispositivo de travamento pneumático, isola efetivamente a intrusão externa de ar contaminado, garantindo ao mesmo tempo a estabilidade da atmosfera interna do processo.
⑧ Vários circuitos integrados de segurança de hardware e software, incluindo proteção contra superaquecimento, proteção contra sobrecorrente, intertravamento de ventilador e proteção contra vazamento, fornecendo proteção robusta para a operação estável de longo prazo dos equipamentos e produtos.
⑨ Através do polimento do espelho da câmara interna e do tratamento de descontaminação de cozimento em alta temperatura, reduz significativamente os compostos orgânicos voláteis que o equipamento pode gerar durante a operação em alta temperatura.
⑩ Usando materiais de isolamento de alto desempenho e layout de aquecedor otimizado, combinado com um algoritmo de ajuste de potência adaptativo PID, ele alcança aquecimento rápido e controle preciso de temperatura, reduzindo efetivamente o consumo de energia.
⑪ Interfaces opcionais de nitrogênio ou outro gás inerte e um sistema de controle de pressão micro-positiva da câmara estão disponíveis para criar um excelente ambiente de secagem livre de oxigênio para processos sensíveis ao oxigênio ou umidade.
⑫ Módulos principais, como filtros, ventiladores e aquecedores, adotam estruturas padronizadas e de liberação rápida, simplificando muito os processos diários de manutenção, limpeza e substituição de peças sobressalentes, reduzindo o tempo de inatividade. ⑬ O ambiente de câmara independente e o sistema de filtragem eficiente evitam efetivamente a contaminação cruzada entre diferentes lotes de materiais, tornando-o especialmente adequado para pesquisa e desenvolvimento e produção de múltiplas variedades e pequenos lotes.
⑭ Seu excelente desempenho de limpeza e controle de temperatura o torna perfeitamente adequado para campos de ponta em indústrias de alta tecnologia, como fabricação de chips semicondutores, embalagens MEMS, biofarmacêuticos e óptica de precisão.
⑮ Serviço pós-venda garantido: Uma rede abrangente de serviços pós-venda que cobre a maior parte do país garante um uso sem preocupações para os usuários (Nota: excluindo algumas cidades e vilas remotas);
⑯Soluções de suporte técnico: Fornece orientação técnica multifacetada, incluindo vídeo, telefone e tutoriais em vídeo on-line, demonstrando intuitivamente o desempenho do equipamento e os métodos operacionais para ajudar os usuários a dominar rapidamente o equipamento.
① Material do invólucro externo: Feito de placa de aço laminada a frio de alta qualidade selecionada (Q235), formada com precisão usando tecnologia CNC. A superfície é tratada com fosfatação e revestimento em pó antiestático, resultando em uma carcaça robusta. É antiestático, resistente à corrosão e a riscos, garantindo qualidade duradoura;
② Câmara de Trabalho: Fabricada em aço inoxidável SUS304 espessado, possuindo excelente estabilidade em altas temperaturas e resistência à corrosão, com superfície lisa para fácil limpeza;

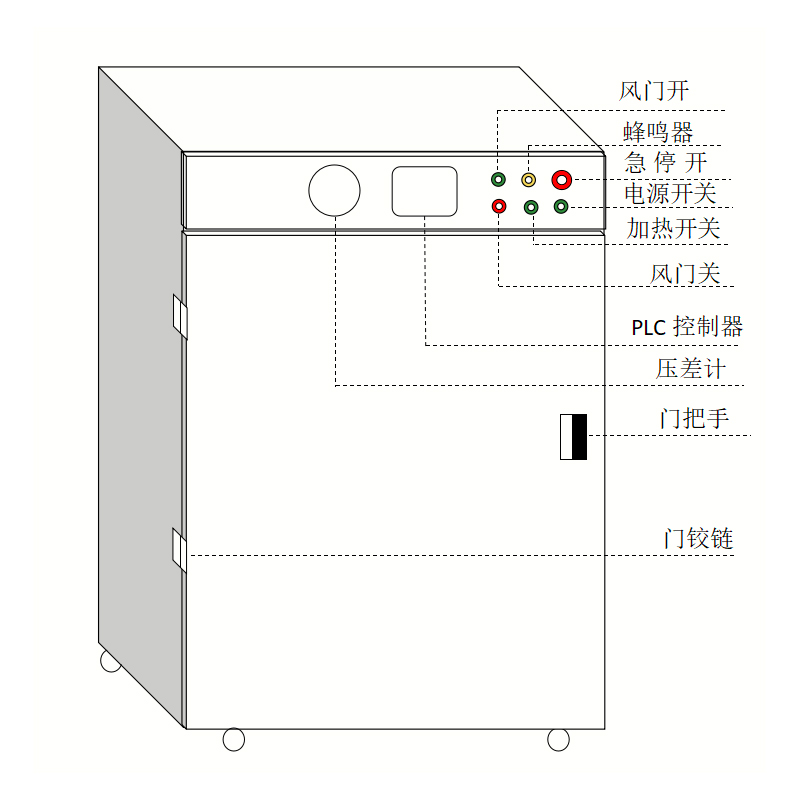

③ Painel de controle: Controlador de tela colorida de última geração, exibindo dados importantes como temperatura e tempo em tempo real com alta precisão. Apresenta funções inteligentes de diagnóstico de falhas e alarme, proporcionando interação intuitiva homem-máquina e controle completo na ponta dos dedos;
④ Sistema de Circulação: Utiliza um poderoso ventilador de turbina e design de fluxo de ar científico para obter circulação de ar quente em alta velocidade, garantindo excelente uniformidade de temperatura dentro da câmara de trabalho, evitando superaquecimento localizado e melhorando significativamente a eficiência de secagem e consistência de processamento;
⑤ Equipado com múltiplos mecanismos de segurança, como proteção contra superaquecimento e proteção contra sobrecarga, garantindo operação estável a longo prazo, adequado para uso de alta frequência em pesquisa;
⑥ Camada de isolamento: O espaço entre o invólucro externo e a câmara de trabalho é preenchido com algodão de fibra cerâmica de alta pureza (Al₂O₃) com 75 mm de espessura, proporcionando isolamento térmico superior, reduzindo significativamente a perda de calor, garantindo temperatura constante e alcançando alta eficiência energética;
⑦ Vedação da porta: Pode suportar o envelhecimento térmico oxidativo por um longo tempo, mantendo a elasticidade e a integridade da vedação, evitando efetivamente a perda de calor e garantindo a estabilidade da temperatura da câmara de trabalho;
⑧ Tubo de aquecimento: Fabricado em aço inoxidável e fio de liga de aquecimento elétrico de alta resistência, com eficiência térmica superior a 95%. O design integrado oferece bom isolamento, resistência à corrosão e resistência à oxidação, adequado para ambientes industriais de alta temperatura, úmidos e corrosivos, garantindo longa vida útil e desempenho estável;
⑨ Prateleiras: A configuração padrão inclui prateleiras de malha cromada de alta resistência à corrosão com tratamento de endurecimento de superfície, proporcionando resistência à oxidação, resistência a ácidos e álcalis e capacidade de carga estável; suporta personalização flexível de vários materiais e tipos de furos, incluindo aço inoxidável, liga e Teflon, combinando perfeitamente com aplicações exigentes em produtos farmacêuticos, eletrônicos e pesquisa científica, fornecendo soluções de suporte de carga precisas e confiáveis para processos de secagem de alta qualidade.
⑩ Alguns modelos de grande capacidade são equipados com rodas universais silenciosas de alto desempenho, combinando movimento flexível com posicionamento estável, adequados para laboratórios de precisão e ambientes industriais de ponta, apresentando tecnologia detalhada e design fácil de usar.
① Adotando algoritmos PID avançados e controladores programáveis de vários segmentos, ele pode definir com precisão e executar automaticamente curvas complexas de aquecimento, temperatura constante e resfriamento. O modo de programa e o modo de valor fixo podem ser alternados livremente, garantindo a repetibilidade e confiabilidade do processo.
② Equipado com uma tela sensível ao toque de grande porte e alta definição, proporcionando uma experiência de operação gráfica intuitiva, exibição dinâmica em tempo real de todos os parâmetros operacionais, status do equipamento e curvas em tempo real, simplificando o processo de operação.
③ Sensores de temperatura multiponto integrados e expansíveis com módulos de monitoramento de pressão de ar e ponto de orvalho (umidade), fornecendo monitoramento abrangente em tempo real do ambiente interno da câmara para garantir condições de processo estáveis.
④ Monitoramento em tempo real da operação do ventilador e do status do filtro de alta eficiência, interligado com o sistema de aquecimento, garantindo a circulação estável do fluxo de ar e mantendo a limpeza Classe 100 para evitar contaminação por partículas.
⑤ Controlador de fluxo de massa opcional (MFC) e sistema de controle de pressão micropositiva para controle preciso da vazão de gases inertes, como nitrogênio e a pressão dentro da câmara, fornecendo uma atmosfera protetora para processos sensíveis.
⑥ Chip de armazenamento integrado de grande capacidade, que registra automaticamente todos os parâmetros do processo, curvas e eventos de alarme, suportando exportação de dados e trilhas de auditoria para atender a rígidos padrões de gerenciamento de qualidade.
⑦ Protetor independente integrado de superaquecimento, protetor de vazamento, proteção contra sobrecarga do ventilador e interruptor de intertravamento de porta e outros circuitos de hardware, construindo uma barreira de segurança multicamadas combinando hardware e software.
⑧ Configuração padrão com interfaces de comunicação Ethernet e RS-485, suportando monitoramento remoto e aquisição de dados, permitindo a integração com sistemas MES de fábrica, estabelecendo as bases para fábricas inteligentes.
⑨ Suporta configurações de permissão de senha de vários níveis, diferenciando entre privilégios de administrador e operador, evitando efetivamente a modificação não autorizada de parâmetros e garantindo a segurança das principais receitas do processo e operação do equipamento.
⑩ Apresenta uma função abrangente de autoverificação do sistema, que pode diagnosticar e localizar com precisão condições anormais em tempo real, emitindo alarmes sonoros e visuais e exibindo informações de falhas, melhorando significativamente a eficiência da manutenção.
| Modelo | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Controlador | PLC integrado (100 grupos / 100 segmentos por grupo) | |||
| Interface Homem-Máquina (IHM) | Tela sensível ao toque de 7 polegadas | |||
| Aula de Limpeza | Classe 100 | |||
| Faixa de temperatura | TR 10~250℃ | |||
| Uniformidade de temperatura | ±2,5%℃ | |||
| Flutuação de temperatura | ≤±1℃ | |||
| Concentração de Partículas na Câmara | 1um≤8320pc/m³ | |||
| Intervalo do temporizador | 0~9999min | |||
| Filtro | Filtro HEPA de alta temperatura H14 | |||
| Sistema de controle de acesso | Fechadura Eletromagnética (Intertravamento) | |||
| Filtro Dimensions (mm) | 480x350x90 | |||
| Fluxo de ar avaliado | 650m³/h | |||
| Dimensões da Câmara (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Dimensões Externas (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Volume | 180L | 270L | 480L | 980L |
| Fonte de alimentação | AC220V/18A | 220V/20A | 380V/18A | 380V/30A |
| Potência nominal | 3,5 kW | 4KW | 6KW | 9KW |
| Peso Bruto / Peso Líquido | 300/255KG | 350/320KG | 490/450KG | 810/730KG |
| Prateleiras Padrão | 2 | |||
| Ambiente Operacional | 0~45°C | |||
| Não. | Nome | Parâmetros | Foto de referência |

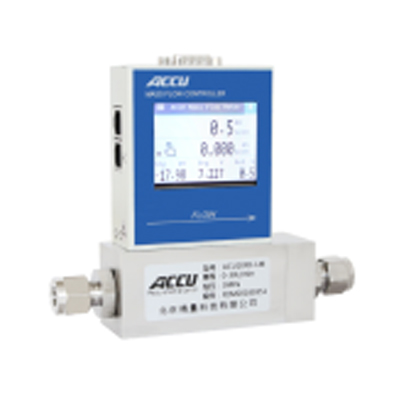

| 1 | Controlador de fluxo de massa | ① 0~30 L/min | |
| 2 | Limitador independente de temperatura excessiva | ① Proteção secundária contra excesso de temperatura e fuga | |
| 3 | Impressora embutida | ① Impressão em tempo real | |
| 4 | Porta de teste | ① Material: Baquelite de aço inoxidável | |
| 5 | Registrador de temperatura multiponto | ① 6 canais | |
