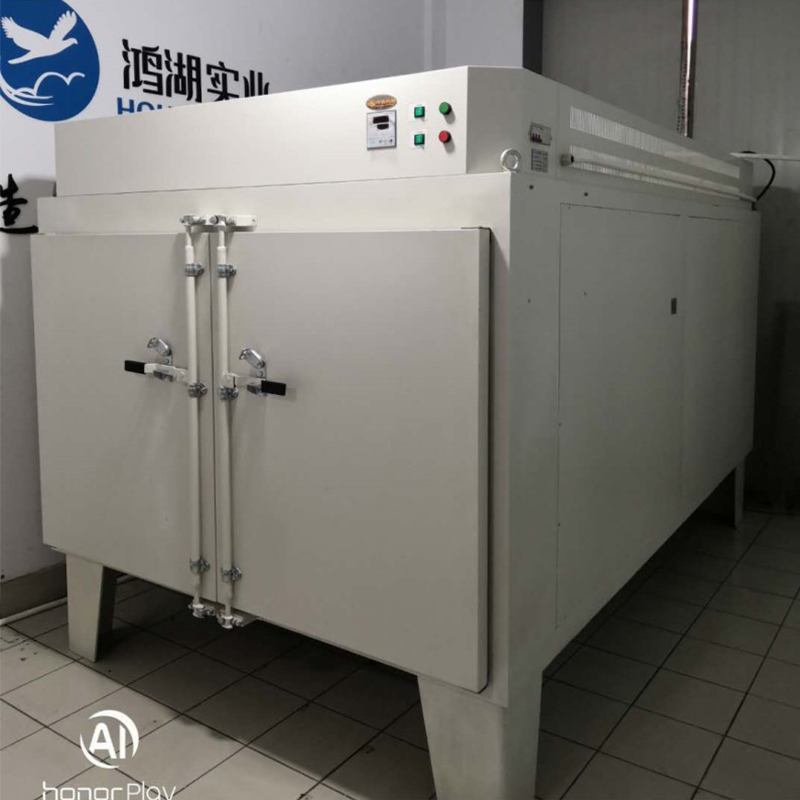

Forno de filme de vidro fotocrômico personalizável

Manual do usuário do forno de filme de vidro que muda de cor

I. Âmbito de Aplicação

Este equipamento é adequado para secar e realizar vários testes de adaptação a temperatura constante em diversos produtos ou materiais, incluindo aparelhos elétricos, instrumentos, medidores, componentes, eletrônicos, equipamentos elétricos, peças automotivas, componentes aeroespaciais, equipamentos de comunicação, plásticos, máquinas, produtos químicos, alimentos, produtos químicos e ferramentas de hardware sob condições ambientais de temperatura constante.

Principais parâmetros técnicos

Faixa de temperatura: TA 20 a 120°C

Temperatura operacional contínua: 90 ℃

Estabilidade de temperatura: ± 1 ℃

Uniformidade de temperatura: ±5℃

Faixa do temporizador: 1–999 minutos

Prateleiras: 6 unidades (painéis alveolares de alumínio, construção sem costuras)

Classificação de potência: 9000W

Fonte de alimentação: 380V/50Hz

III. Características estruturais do produto

O gabinete utiliza chapa de aço laminada a frio de alta qualidade com revestimento eletrostático a pó. O revestimento é duro, durável e oferece excepcional resistência à ferrugem.

A câmara de trabalho é construída em placa de aço inoxidável premium, com cantos arredondados para um acabamento suave e aerodinâmico que facilita a limpeza sem esforço.

O espaço entre o gabinete e a câmara de trabalho é preenchido com material isolante de lã de vidro ultrafino, proporcionando excelente retenção térmica. Isto garante efetivamente temperaturas internas estáveis e precisas, ao mesmo tempo que minimiza o impacto no ambiente circundante.

Um canal racional de circulação de ar quente está integrado na câmara, promovendo distribuição uniforme de temperatura e aquecimento acelerado. Um duto de exaustão facilita a ventilação controlada do ar da câmara. Caso o ar descarregado contenha odores ou substâncias tóxicas, o duto pode ser facilmente conectado à tubulação externa para ventilação direcionada para um local designado.

A regulação de temperatura emprega tecnologia digital inteligente baseada em microprocessador, com autoajuste PID industrial e um display LED duplo de quatro dígitos. Isso garante alta precisão de controle, excepcional resistência a interferências e operação fácil de usar (consulte o manual do controlador para obter detalhes).

4. Instalação e Comissionamento

1. Durante o transporte, evite aplicar força nas superfícies de vidro e evite impactos no corpo da câmara.

2. Após colocar a unidade no chão, certifique-se de que esteja nivelada. Ajuste a base se a superfície for irregular.

3. Não opere o instrumento sob luz solar direta ou em ambientes úmidos e de alta temperatura.

4. Posicione a unidade longe de fontes de interferência eletromagnética e certifique-se de que o fio terra do equipamento esteja efetivamente aterrado.

5. Durante a operação normal, organize os itens dentro da câmara de forma que não obstruam o fluxo de ar, garantindo uma distribuição uniforme da temperatura.

6. A fonte de alimentação é CA 380 V 50 Hz. Deve ser usada uma tomada de quatro pinos com classificação de 25 A ou superior com uma conexão de aterramento confiável. Não use um soquete de três pinos sem modificação. A fonte de alimentação é AC 380V 50Hz e requer uma tomada trifásica com ligação à terra fiável.

7. Não posicione o cabo de alimentação próximo à parte traseira da unidade, nem permita que o instrumento ou outros objetos pressionem o cabo de alimentação, para evitar danos.

V. Instruções de Operação do Produto

1. Abra a porta da câmara e coloque os itens a serem processados nas prateleiras internas (evite superlotação para permitir a circulação de ar adequada dentro da câmara). Feche a porta.

2. Conecte a fonte de alimentação inserindo o plugue em uma tomada de 380V. Coloque o botão liga / desliga no lado direito do painel de controle na posição 'ON'. O display digital acenderá, indicando que o equipamento está operacional.

3. Defina a temperatura desejada da câmara usando o controlador de temperatura no painel de controle.

4. O instrumento inicia a operação, atingindo gradualmente a temperatura definida. Assim que o tempo de secagem necessário for concluído, o processo será concluído.

5. Desligue a fonte de alimentação. Deixe que a temperatura da câmara se aproxime das condições ambientais antes de abrir a porta e remover itens.

【！】Cuidado: Tenha cuidado ao abrir a porta para retirar itens, pois o calor residual pode causar queimaduras. Materiais inflamáveis ou explosivos não devem ser colocados dentro da estufa de secagem.

Notas Especiais

⑴ Os produtos passam por testes rigorosos antes do envio. A calibração geralmente é desnecessária. No entanto, se utilizado em ambientes agressivos ou em temperaturas que excedam a faixa recomendada, poderão surgir discrepâncias entre a temperatura exibida e a temperatura real da câmara. Caso os desvios excedam as especificações técnicas, consulte as instruções de operação do controlador de temperatura para os ajustes necessários.

⑵ Durante a operação normal, se a porta da câmara permanecer aberta por um longo período, poderão ocorrer flutuações temporárias de temperatura ao fechar a porta. Este é um fenômeno normal.

◆ Funções do painel

Definições de luz indicadora

1. Luz indicadora ‘RUN/AT’: Acende durante a operação e apaga após a conclusão; pisca durante o autoajuste.

2. Indicador ‘OUT’: Acende quando a saída de aquecimento está ativa; extinto de outra forma.

3. Indicador ‘ALM’: Acende durante o alarme de temperatura excessiva; extinto de outra forma.

VI. Métodos de operação e uso

1. Ao ligar o controlador, a linha superior do display mostra ‘InP’ e a linha inferior exibe o ‘valor da faixa’ por aproximadamente 3 segundos antes de entrar no modo de exibição normal.

2. Referência e configuração de temperatura e duração de temperatura constante

Pressione a tecla ‘Set’ para entrar no modo de configuração de temperatura. A linha inferior do display mostra o prompt ‘SP’, enquanto a linha superior exibe o ponto de ajuste da temperatura (com os dígitos das unidades piscando inicialmente). Ajuste o ponto de ajuste desejado usando as teclas shift, increment e decrement. Pressione o botão ‘Set’ novamente para entrar no modo de configuração de tempo de temperatura constante. A linha inferior do display mostra o prompt “St”, enquanto a linha superior exibe o valor de configuração do tempo de temperatura constante (com o dígito das unidades piscando primeiro). Use os botões shift, increment e decrement para ajustar o valor de configuração desejado. Pressione o botão ‘Set’ mais uma vez para sair deste modo de configuração; os valores modificados são salvos automaticamente.

Quando o tempo de temperatura constante é definido como ‘0’, isso indica que nenhuma função temporizada está ativa. O controlador opera continuamente, com a linha inferior do display mostrando o ponto de ajuste da temperatura. Quando o tempo definido não for ‘0’, a linha inferior da janela do display mostra o tempo decorrido com a última casa decimal iluminada. Assim que a temperatura medida atingir o ponto de ajuste, o temporizador inicia a contagem regressiva. O ponto decimal iluminado pisca. Após a conclusão do tempo, a operação é interrompida, a linha inferior exibe “End” e a campainha soa por 30 segundos. Após o término da operação, pressionar e segurar a tecla ‘Diminuir/Reiniciar’ por 3 segundos reiniciará o ciclo.

3. Durante um alarme de temperatura excessiva, a campainha soa continuamente e o indicador de alarme ‘ALM’ acende. Se ocorrer um alarme de temperatura excessiva devido à alteração do ponto de ajuste da temperatura, o indicador ‘ALM’ acende, mas a campainha não soa.

4. Pressionar qualquer tecla silenciará a campainha quando soar.

5. Tecla ‘Shift’: Pressionar esta tecla no modo de ponto de ajuste altera o valor do ponto de ajuste para modificação intermitente.

6. Tecla ‘Diminuir’: Pressione brevemente no modo de configuração para diminuir o valor; pressione e segure para diminuir continuamente.

7. Tecla ‘Aumentar’: Pressione brevemente no modo de configuração para aumentar o valor; pressione e segure para incremento contínuo.

8. Se nenhuma tecla for pressionada dentro de um minuto durante o modo de configuração, o controlador retornará automaticamente à exibição normal.

9. Caso a linha superior do display do controlador mostre ‘----’, isso indica uma falha no sensor de temperatura ou no próprio controlador. Inspecione cuidadosamente o sensor de temperatura e sua fiação.

Autoajuste do sistema

O autoajuste do sistema pode ser realizado quando o desempenho do controle de temperatura for insatisfatório. Pode ocorrer uma ultrapassagem significativa da temperatura durante o autoajuste; os usuários devem considerar totalmente esse fator antes de iniciar o processo.

Para iniciar o autoajuste do sistema a partir do modo sem ponto de ajuste, pressione e segure a tecla ‘Shift/Self-Tune’ por 6 segundos. O indicador ‘RUN/AT’ piscará. Após a conclusão, o indicador deixará de piscar e o controlador obterá um conjunto otimizado de parâmetros PID do sistema, que serão salvos automaticamente. Durante o autoajuste, pressionar e segurar a tecla ‘Shift/Self-Tune’ por 6 segundos encerrará o procedimento.

Caso ocorra um alarme de temperatura excessiva durante o autoajuste, o indicador de alarme ‘ALM’ permanecerá apagado e a campainha não soará; no entanto, o relé do alarme de aquecimento será desconectado automaticamente. A tecla ‘Set’ fica inativa durante o autoajuste. Independentemente de ter sido definido um período de temperatura constante, a linha inferior do display do controlador sempre mostrará o ponto de ajuste da temperatura.

Consulta e Configuração de Parâmetros Internos de Temperatura

Pressione e segure a tecla Set por aproximadamente 3 segundos. A linha inferior do display do controlador mostrará o prompt de senha ‘Lc’, enquanto a linha superior exibirá o valor da senha. Use as teclas Aumentar, Diminuir e Shift para modificar a senha para o valor desejado. Pressione a tecla Definir novamente. Se a senha estiver incorreta, o controlador retornará automaticamente ao modo de exibição normal. Se a senha estiver correta, ele entra no estado de configuração do parâmetro de temperatura interna. Pressionar novamente a tecla Set permite a modificação sequencial de cada parâmetro. Pressione e segure a tecla Set por 3 segundos para sair deste estado; os valores dos parâmetros são salvos automaticamente.

VII. Precauções

1. Substâncias químicas inflamáveis e voláteis não devem ser colocadas dentro do gabinete.

2. Caso ocorra alguma anormalidade, odor ou fumaça durante a operação, desligue imediatamente a fonte de alimentação. Os usuários não devem tentar reparos por conta própria; entre em contato com o departamento de reparos de nossa empresa para inspeção e manutenção por pessoal qualificado. (Novas unidades podem emitir odores e fumaça mínima na inicialização; isso é normal. Observe por um ou dois ciclos. Se persistir, entre em contato com nosso centro de atendimento ao cliente para obter orientação).

3. Limpe regularmente as paredes internas da câmara e as superfícies do equipamento para manter a limpeza e aumentar a transparência do vidro. Não use soluções ácidas, alcalinas ou outras soluções corrosivas para limpar superfícies externas.

4. Quando o equipamento não for utilizado por longos períodos, desconecte o cabo de alimentação para evitar riscos potenciais. Além disso, opere a unidade periodicamente (normalmente trimestralmente) em condições normais por 2 a 3 dias para expelir a umidade dos componentes elétricos e evitar danos aos dispositivos relacionados.

VIII. Reparo de falhas
